Блок схема процессора R 10000

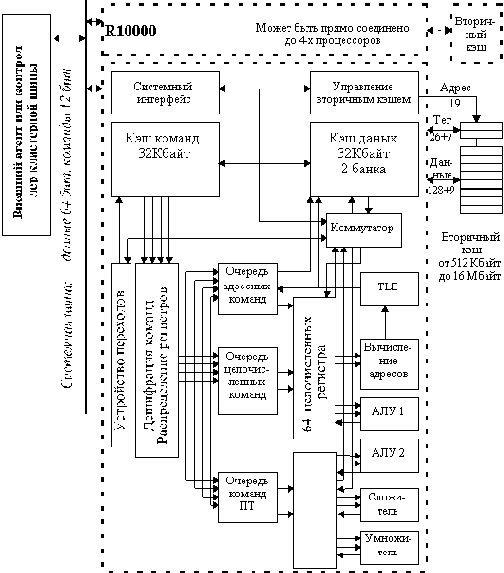

Рисунок 8.9. Блок схема процессора R 10000


Процессор R10000 содержит три очереди (буфера) команд (очередь целочисленных команд, очередь команд плавающей точки и очередь адресных команд). Эти три очереди осуществляют выдачу команд в динамике в соответствующие исполнительные устройства. С каждой командой в очереди хранится тег команды, который перемещается вместе с командой по ступеням конвейера. Каждая очередь осуществляет динамическое планирование потока команд и может определить моменты времени, когда становятся доступными операнды, необходимые для каждой команды. Кроме того, очередь определяет порядок выполнения команд на основе анализа состояния соответствующих исполнительных устройств. Как только ресурс оказывается свободным очередь выдает команду в соответствующее исполнительное устройство.

Зависимости между командами могут привести к деградации производительности процессора. Чтобы этого избежать применяется специальная методика, которая называется методикой переименования регистров. Ее основная задача - определение зависимостей между командами и обеспечение точного адреса прерывания программы. В процессе переименования регистров каждый логический регистр, указанный в команде, заменяется физическим регистром на основе таблицы распределения регистров. Такое переименование происходит для каждого регистра результата команды. Поэтому, когда команда записывает в логический регистр новое значение, этот логический регистр переименовывается и будет использовать имя нового физического регистра. Однако, его предыдущее значение оказывается сохраненным в старом физическом регистре. Сохранение значений старого регистра позволяет обрабатывать точные прерывания. В то время как все команды переименовываются, логические номера их регистров сравниваются для определения зависимостей между четырьмя командами, декодированными в одном и том же такте.

В процессоре R10000 имеются пять полностью независимых исполнительных устройств: два целочисленных АЛУ, два основных устройства плавающей точки и два вторичных устройства плавающей точки, которые работают с длинными операциями, такими как деление и вычисление квадратного корня.

Устройство загрузки/записи содержит очередь адресов, устройство вычисления адреса, устройство преобразования виртуальных адресов в физические (TLB), стек адресов, буфер записи и кэш-память данных первого уровня. Устройство загрузки/записи выполняет команды загрузки, записи, предварительной выборки, а также команды работы с кэш-памятью.

Выполнение всех команд загрузки и записи начинается с трехтактной последовательности, во время которой осуществляется выдача команды, вычисление виртуального адреса и преобразование виртуального адреса в физический. Преобразование адреса осуществляется только однажды во время выполнения команды. Производится обращение к кэш-памяти данных и пересылка требуемых данных завершается при наличии данных в кэш-памяти первого уровня. В случае промаха, или в случае занятости требуемого разделяемого порта регистрового файла, обращение к кэшу данных и к тегу должно быть повторено после получения данных либо из кэш-памяти второго уровня, либо из основной памяти.

TLB содержит 64 строки и выполняет преобразование виртуального адреса в физический. Виртуальный адрес для преобразования поступает либо из устройства вычисления адреса, либо из счетчика команд.

Внешняя кэш-память второго уровня управляется с помощью внутреннего контроллера, который имеет специальный порт для подсоединения кэш-памяти. Специальная магистраль данных шириной в 128 бит осуществляет пересылки данных на тактовой частоте процессора 200 МГц. В процессоре имеется также 64-битовая шина данных системного интерфейса. Кэш-память второго уровня имеет двухканальную множественно-ассоциативную организацию. Максимальный размер - 16 Мбайт. Минимальный размер 512 Кбайт. Пересылки осуществляются 128-битовыми порциями (4 32-битовых слова). Для пересылки больших блоков данных используются последовательные циклы шины:

  • Четырехсловные обращения (128 бит) используются для команд кэш-памяти;
  • Восьмисловные обращения (256 бит) используются для перезагрузки первичного кэша данных;
  • Шестнадцатисловные обращения (512 бит) используются для перезагрузки первичного кэша команд;
  • Тридцатидвухсловные обращения (1024 бит) используются для перезагрузки кэш-памяти второго уровня.

Системный интерфейс процессора R10000 работает в качестве шлюза между самим процессором и связанным с ним кэшем второго уровня и остальной системой. Системный интерфейс работает с тактовой частотой внешней синхронизации. Возможно программирование работы системного интерфейса на тактовой частоте 200, 133, 100, 80, 67, 57 и 50 МГц.

Процессор поддерживает протокол расщепления транзакций, позволяющий осуществлять выдачу очередных запросов процессором или внешним абонентом шины, не дожидаясь ответа на предыдущий запрос. Максимально поддерживается до четырех одновременных транзакций на шине.

Процессор R10000 допускает два способа организации многопроцессорной системы. Один из способов связан с созданием специального внешнего интерфейса для каждого процессора системы. Этот интерфейс обычно реализуется с помощью заказной интегральной схемы, которая организует шлюз к основной памяти и подсистеме ввода/вывода. При таком типе соединений процессоры не связаны друг с другом непосредственно, а взаимодействуют через этот специальный интерфейс. Хотя такая реализация общепринята, ее стоимость достаточно высока.

Второй способ предназначен для достижения максимальной производительности при минимальных затратах. Он подразумевает использование от двух до четырех процессоров, объединенных шиной Claster Bus. В этом случае необходим только один внешний интерфейс для взаимодействия с другими ресурсами системы.
