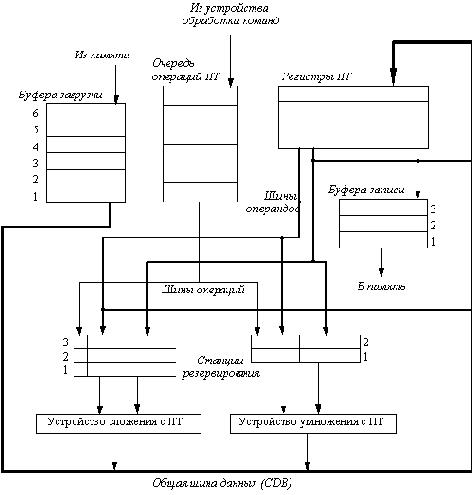

Структура устройства ПТ на основе алгоритма Томасуло
Рисунок 6.5. Структура устройства ПТ на основе алгоритма Томасуло
Каждая станция резервирования содержит шесть полей:
- Op - Операция, которая должна выполняться над источниками операндов S1 и S2;
- Qj,Qk - станции резервирования, которые будут вырабатывать соответствующий операнд-источник; нулевое значение показывает, что операнд-источник уже доступен в Vj или Vk, или не является обязательным. IBM 360/91 называет их SINKunit и SOURCEunit.
- Vj,Vk - значение операндов-источников. Они называются SINK и SOURCE в IBM 360/91. Заметим, что для каждого операнда являются действительными только одно из полей либо поле V, либо поле Q.
- Занято - Показывает, что данная станция резервирования и ее соответствующее функциональное устройство заняты.
Регистровый файл и буфер записи имеют поле Qi:
- Qi - номер функционального устройства, которое будет вырабатывать значение, которое надо записать в регистр или память. Если значение Qi равно нулю, то это означает, что ни одна текущая активная команда не вычисляет результат для данного регистра или буфера. Для регистра это означает, что значение определяется содержимым регистра.
В каждом из буферов загрузки и записи требуется поле занятости, показывающее когда соответствующий буфер становится доступным благодаря завершению загрузки или записи, назначенных на этот буфер. Буфер записи имеет также поле V для хранения значения, которое должно быть записано в память.
Прежде, чем мы исследуем алгоритм в деталях, давайте посмотрим как выглядят системные таблицы для следующей последовательности команд:
1. LF F6,34(R2)
2. LF F2,45(R3)
3. MULTD F0,F2,F4
4. SUBD F8,F6,F2
5. DIVD F10,F0,F6
6. ADDD F6,F8,F2
